INFLUENCE DE CERTAINS PARAMETRES SUR LE FONCTIONNEMENT DU CAPTEUR

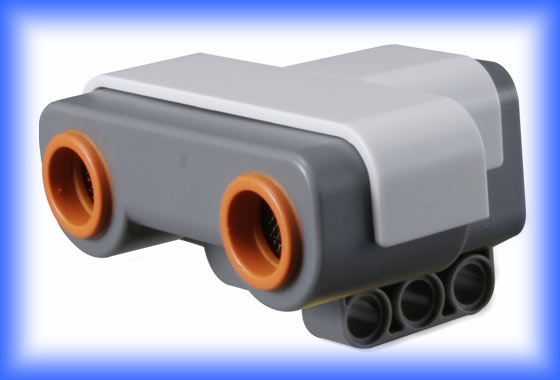

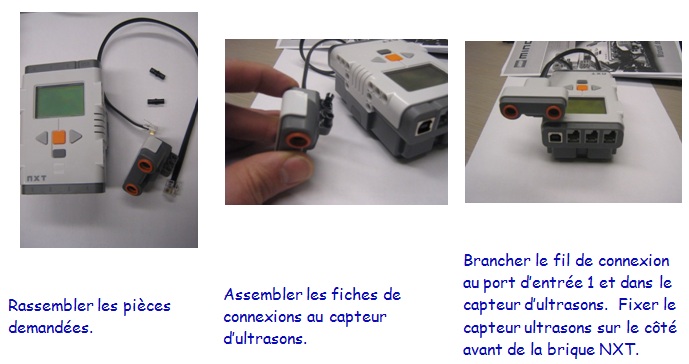

1 - Utiliser le capteur d’ultrasons, deux fiches à connexion à friction noires, un fil de connexion et la brique NXT et effectuer le montage comme ci-dessous.

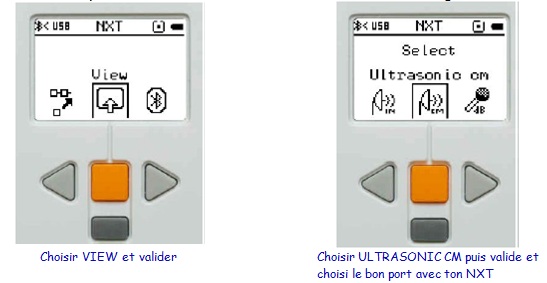

2 - Allumer la brique NXT (bouton orange) et choisir ensuite (avec les flèches gauche et droite) la fonction VIEW puis ULTRASONIC CM et valider avec le bouton orange.
3 - Placer votre montage sur une table, déplacer plusieurs objets perpendiculairement au capteur d’ultrasons et observer l’affichage de la mesure. Complèter le tableau suivant Q-1 de la fiche réponse:
Objet
Affichage
Précision
Un Livre
Une balle
Un objet en tissu
Un crayon
Remarque : Pour vérifier la précision de la mesure, vous pouvez utiliser une règle de 30 cm que vous placez vis-à-vis le capteur d’ultrasons. Déplacer l’objet le long de la règle et comparer la mesure de la règle avec la mesure sur l’afficheur du NXT.
Si vous deviez mettre en garde l’utilisateur lorsqu’il utilise ce capteur, que diriez-vous ?
Mises en garde : Q-2 de la fiche réponse

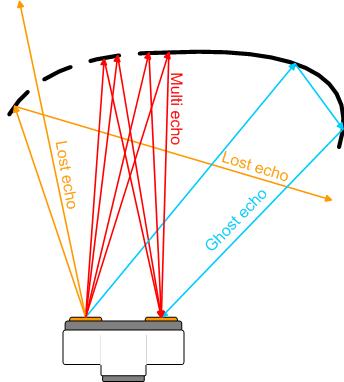

Vous pouvez vous aider de la figure et du fichier suivants :
